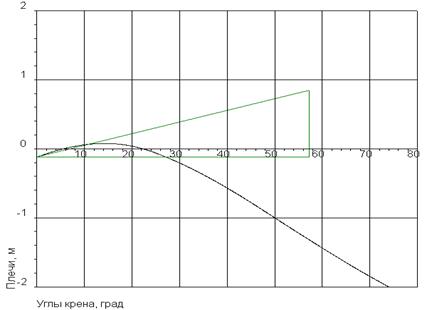

Диаграмма статической остойчивости после повреждения
 |
Рис. 14
Выводы и рекомендации
1. В результате повреждения посадка, запас плавучести и остойчивость судна удовлетворяют требованиям «Правил».
2. Экипажу выполнить общие требования по борьбе за непотопляемость.
Случай затопления № 8
Район затопления: отсек №7/2 (днищевой).
Водоизмещение: Cудно в полном грузу, с учетом кренящего момента от скопления пассажиров у правого борта.
Схема затопления
Рис. 15
Характеристики посадки и остойчивости
|
Наименование |
Размерность |
Обозначение |
До повреждения |
После повреждения |
|
Водоизмещение |
t |
D |
2478.5 | |
|
Аппликата ЦТ от OП |
м |
Zg |
4.880 | |
|
Осадка на НП |
m |
dн |
3.23 |
3.33 |
|
Осадка на КП |
m |
dк |
3.20 |
3.18 |
|
Дифферент |
м |
dн - dк |
0.03 |
0.16 |
|
Угол крена |
Град |
Θ |
0 |
2.1 |
|
Исправленная метацентрическая высота |
m |
h |
1.147 |
1.179 |
|
Минимальный надводный борт |
m |
Fmin |
1.27 |
0.95 |
|
Запас плавучести |
m3 |
v |
1128.09 |
1096.17 |
Диаграмма статической остойчивости после повреждения
 |
Рис. 16
Выводы и рекомендации
1. В результате повреждения посадка, запас плавучести и остойчивость судна удовлетворяют требованиям «Правил».
2. Экипажу выполнить общие требования по борьбе за непотопляемость.
Случай затопления № 9
Район затопления: отсек №4/2 (днищевой).
Водоизмещение: Cудно в полном грузу, с учетом кренящего момента от скопления пассажиров у правого борта.
Схема затопления
Рис. 17
Характеристики посадки и остойчивости
|
Наименование |
Размерность |
Обозначение |
До повреждения |
После повреждения |
|
Водоизмещение |
t |
D |
2478.5 | |
|
Аппликата ЦТ от OП |
м |
Zg |
4.880 | |
|
Осадка на НП |
m |
dн |
3.23 |
3.41 |
|
Осадка на КП |
m |
dк |
3.20 |
3.13 |
|
Дифферент |
м |
dн - dк |
0.03 |
0.28 |
|
Угол крена |
Град |
Θ |
0 |
3.0 |
|
Исправленная метацентрическая высота |
m |
h |
1.147 |
1.194 |
|
Минимальный надводный борт |
m |
Fmin |
1.27 |
0.78 |
|
Запас плавучести |
m3 |
v |
1128.09 |
1082.19 |
