Эргономический анализ производится в соответствии с ГОСТ 12.2.033-78. Размерные характеристики рабочего места.

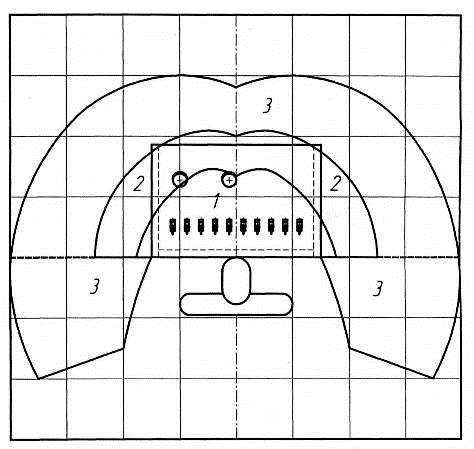

Рисунок 8.1 - Зоны для выполнения ручных операций и размещения органов управления в горизонтальной плоскости
Рабочее место обеспечивает выполнение трудовых операций в пределах зоны досягаемости моторного поля. Зоны досягаемости моторного поля в вертикальной и горизонтальной плоскостях для средних размеров тела человека приведены на рисунке 8.1 и 8.2.
Как видно из этих рисунков, расположение органов управления стенда удовлетворяет требованиям стандарта по зонам досягаемости моторного поля в вертикальной и горизонтальной плоскостях для средних размеров тела человека.
Органы управления расположены на пульте управления таким образом, чтобы при работе двумя руками не было перекрещивания рук.
Рисунок 8.2 - Зоны для выполнения ручных операций и размещения органов управления в вертикальной плоскости
Зоны для выполнения ручных операций и размещения органов управления в горизонтальной плоскости:
1) зона для размещения очень часто используемых и наиболее важных органов управления (оптимальная зона моторного поля);
2) зона для размещения часто используемых органов управления (зона легкой досягаемости моторного поля);
3) зона для размещения редко используемых органов управления (зона досягаемости моторного поля).
Зоны для выполнения ручных операций и размещения органов управления в вертикальной плоскости.
1) зона для размещения очень часто используемых и наиболее важных органов управления (оптимальная зона моторного поля);
2) зона для размещения часто используемых органов управления (зона легкой досягаемости моторного поля);
3) зона для размещения редко используемых органов управления (зона досягаемости моторного поля).
В виду возможного изменения стандартов, а также с моральным старением оборудования в дальнейшем возможна незначительная реконструкция установки, пульта управления.
