По заданию объектом контроля является вал редуктора ТРКП пассажирского вагона (рисунок 1.1).

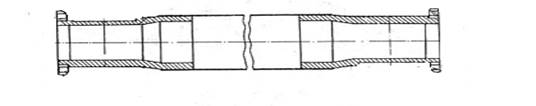

Рисунок 1.1 – вал редуктора ТРКП
вал редуктора ТРКП пассажирского вагона изготавливается методом поперечно-винтового проката и представляет собой ступенчатый вал.
Шероховатость контролируемой поверхности Rа = 3,6 мкм.
В процессе эксплуатации колёсная пара испытывает как статические, так и динамические нагрузки. Температурный диапазон эксплуатации составляет (–50 °С — +100 °С).
При ремонте подвижного состава главным образом контролируются эксплуатационные дефекты.
Эксплуатационные дефекты возникают при длительном нагружении конструкций подвижного состава знакопеременными динамическими усилиями. В эту группу входят следующие дефекты:
Трещины усталости, возникающие под действием переменных напряжений, в местах резких переходов сечений и других концентраторов напряжений (раковины, выщерблины, отколы).
Трещины при перегрузке — надрывы в поверхностном слое детали при нагрузках, превышающих предел прочности детали.
Механические повреждения в виде забоин, вмятин, рисок, местного наклепа, местного уширения, ползунов.
Обоснование способов устранения дефектов детали
Способ восстановления детали определяется геометрическими размерами и формой, материалом, твердостью, точностью восстанавливаемой поверхности. Выбор рационального способа восстановления производим по двум критериям: – технологическому, то есть критерию применяемости; – технико-экономическому. Техно ...
Разработка компоновочного плана ЦРМ
Для ЦРМ хозяйств необходимо стремиться к прямоточности производственного потока в ремонтно-монтажном отделении. При проектировании здания мастерской ориентируемся на сборные железобетонные конструкции. Шаг колонн принимаем равным 6 м. Высота здания в ремонтно-монтажном отделении с учетом ремонта зе ...
Методика расчета устройства для намагничивания вала редуктора ТРКП пассажирского
вагона
Схема намагничивающего устройства приведена на рисунках 5.1 и 5.2. Определим величину намагничивающей силы Iw устройства для создания в изделии необходимой индукции. Рисунок 5.1 – Эквивалентная электрическая схема НУ Рисунок 5.2 – Расчетная схема намагничивающего устройства Величину намагничивающей ...
